弹簧作为机械系统中不可或缺的弹性元件，其可靠性直接关系到整个设备的安全运行。据统计，超过60%的弹簧失效都与应力问题有关。本文从应力分析的角度，深入解析弹簧失效的机理，帮助工程师们更好地设计和选用弹簧。

一、弹簧应力的基本概念

1.1 什么是弹簧应力？

弹簧应力是指弹簧材料内部单位面积上承受的内力。当弹簧受到外力作用时，材料内部会产生抵抗变形的内力，这种内力在截面上的分布就是应力。

弹簧工作时主要承受以下几种应力：

• 剪切应力：压缩/拉伸弹簧的轴向载荷，是最主要的受力形式
• 扭转应力：扭簧的扭矩作用，是扭簧设计的关键参数
• 弯曲应力：板簧、异形弹簧的变形，影响疲劳寿命
• 接触应力：弹簧圈之间的接触，导致表面磨损和疲劳

1.2 许用应力与极限应力

• 极限应力（σb）：材料发生断裂时的最大应力
• 屈服应力（σs）：材料产生永久变形的应力
• 许用应力（[σ]）：设计时允许的最大工作应力，通常为极限应力的40%-60%
• 疲劳极限（σ-1）：材料在无限次循环载荷下不发生疲劳破坏的最大应力

二、弹簧失效的四大类型

2.1 疲劳失效（占比约45%）

失效特征：

• 断裂面呈现独特的贝壳状纹理（海滩纹）
• 裂纹源通常位于表面缺陷处
• 断裂前无明显塑性变形
• 断口颜色较暗，有氧化痕迹

应力机理：
弹簧在循环载荷作用下，表面微缺陷处产生应力集中，逐渐形成微裂纹。裂纹以每次循环几微米到几十微米的速度稳定扩展，最终发生突然断裂。

预防措施：

• 控制表面粗糙度Ra≤3.2μm
• 选用真空脱气钢，减少夹杂物
• 表面喷丸强化，可提高疲劳寿命20%-50%

2.2 过载失效（占比约25%）

失效特征：

• 断裂面粗糙，呈纤维状或结晶状
• 伴有明显塑性变形
• 断口颜色较亮，新鲜金属光泽

常见原因：

• 设计安全系数不足
• 意外冲击载荷
• 材料强度不达标
• 误操作或超载使用

2.3 应力腐蚀失效（占比约15%）

失效特征：

• 裂纹呈树枝状或网状扩展
• 断裂面有腐蚀产物
• 断裂应力远低于正常强度

预防措施：

• 选用耐腐蚀材料（如不锈钢、磷青铜）
• 表面防护处理（镀锌、镀镍、达克罗）
• 控制工作应力在较低水平

2.4 氢脆失效（占比约10%）

失效特征：

• 断裂面呈冰糖状结晶形貌（沿晶断裂）
• 断裂应力极低
• 多发生在电镀后数小时至数天内

预防措施：

• 电镀后及时除氢处理（200℃×2-4小时）
• 选用低氢脆工艺（如机械镀锌替代电镀锌）
• 选用抗氢脆材料（如300系列不锈钢）

三、延长弹簧寿命的实用建议

3.1 设计阶段

• 合理选择安全系数（静载≥1.5，动载≥2.0）
• 避免锐角和突变截面，减少应力集中
• 控制应力水平：静载≤0.5×屈服极限，动载≤0.4×疲劳极限

3.2 制造阶段

• 选用正规钢厂材料
• 淬火+中温回火，控制硬度HRC 45-52
• 表面喷丸强化
• 电镀后必须除氢处理

3.3 使用阶段

• 正确安装，避免偏载
• 定期检查自由高度变化（超过5%应更换）
• 避免在腐蚀环境中长期使用

四、旭龙的失效分析服务

作为拥有45年经验的弹簧制造商，旭龙建立了完善的失效分析体系：

• 宏观分析：目视检查、尺寸测量、变形评估
• 微观分析：金相显微镜、扫描电镜（SEM）断口分析
• 成分分析：光谱仪化学成分检测

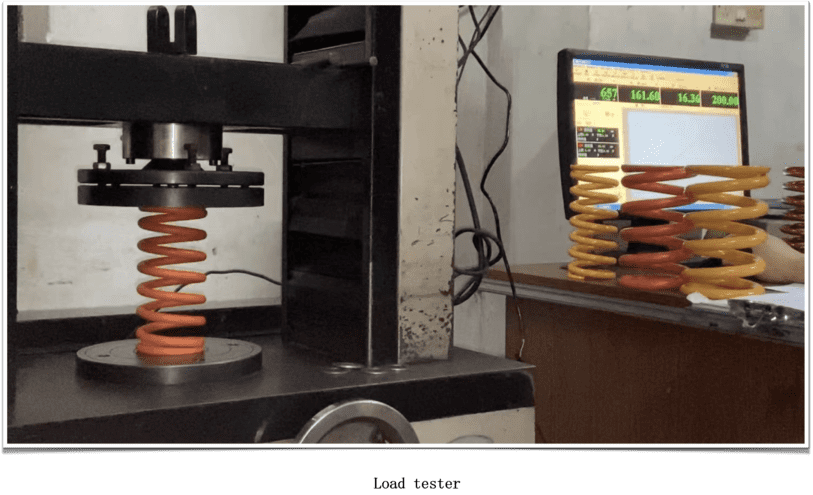

• 性能测试：硬度、拉伸、疲劳、腐蚀试验

累计完成失效分析案例500+例，为200+家企业提供技术咨询。

关于本文

本文技术内容基于旭龙弹簧厂45年生产实践和国内外弹簧标准整理。如需进一步的技术支持或失效分析服务，欢迎联系我们的工程师团队。

• 技术咨询：0757-85201511
• 邮箱：sns@snspring.com
• 官网：www.snspring.com

佛山市南海旭龙弹簧厂，创立于1979年，专注弹簧制造四十五年。
