看懂一张弹簧图纸，核心不是认字，而是抓住三个量：线径与中径（决定刚度）、载荷档 P1/P2 与压并载荷（决定工作范围）、三档高度 H0/H1/H2 与压并高度 Hb（决定安装与行程）。把这三组对上号，询价、检验、装配就不会再出现”图纸发过去、样件回来对不上”的尴尬。
关键要点
- 刚度只由 G、d、D、n 四个参数决定：k = G·d⁴ / (8·D³·n)。
- 图纸上 P1/P2 是最小/最大工作载荷，对应 H1/H2 两个工作高度。
- 最大工作载荷 P2 一般不超过压并载荷的 80%，留足余量别把簧压死。
- 压簧设计计算参照现行标准 GB/T 23935-2009《圆柱螺旋弹簧设计计算》。
先记一个公式：刚度怎么来的
压缩弹簧的刚度 k（单位 N/mm，即每压缩 1mm 需要多少力）只由四个量决定：
k = G·d⁴ / (8·D³·n)
其中 d 是线径，D 是中径（外径减线径），n 是有效圈数，G 是材料的切变模量。常用的碳素弹簧钢丝、琴钢丝、65Mn、60Si2Mn 这类弹簧钢，G 大致在 78～79 GPa；不锈钢（302/304）G 略低，约 68～70 GPa。
这个公式里藏着一个”工地直觉”：线径加一档，刚度会明显涨一大截——因为 k 与 d 的四次方成正比；圈数多一圈、中径大一点，刚度反而降。所以图纸上哪怕只改 0.2mm 的线径，力值都可能差出百分之几十，别凭手感估。
图纸上最常见的几组符号
一张标准的压簧图纸，通常整列布这几个符号，逐个对上：
- d / D / D2 / n：线径、中径、外径、有效圈数——叫”基本参数”，它们一起决定刚度。
- H0：自由高度，弹簧没受力时的长度。
- P1、H1：最小工作载荷与对应的高度。P1 是装配时弹簧要顶住的最小预压力，H1 是受 P1 压缩后的长度。
- P2、H2：最大工作载荷与对应高度。P2 是正常使用中弹簧吃到的最大力，H2 是这时被压短后的长度。
- 压并载荷 P_c（或标 F_s、P_s）与压并高度 Hb：把弹簧压到所有圈并拢时的载荷和长度。Hb 大约等于总圈数乘线径（n1·d），是弹簧能压到的理论极限长度。
询价或选型时，对方真正要的其实是 P1/H1 和 P2/H2 这两组”工作点”。只报一个”外径 20，自由长 50″是不够的——同样是这两个尺寸，不同线径、不同圈数，P2 可能差两三倍。
为什么 P2 不能贴到压并载荷
设计上有条经验线：最大工作载荷 P2 控制在压并载荷的 80% 以内，也就是 P2 ≤ 0.8 × P_c。留这 20% 余量，是为了让弹簧在最大工况下仍保持各圈之间有间隙、不被压死。一旦长期顶到压并高度，相邻圈互相摩擦、应力集中，寿命会断崖式下降，也容易产生异响和表面磨损。
反过来，如果图纸要求弹簧经常工作在接近压并的状态，那就要提醒设计者：要么换更粗的线径提刚度，要么加导杆导套防止失稳，而不是把压并当成”正常行程”。
常见问答
问：图纸上写”50N/mm”是什么意思？

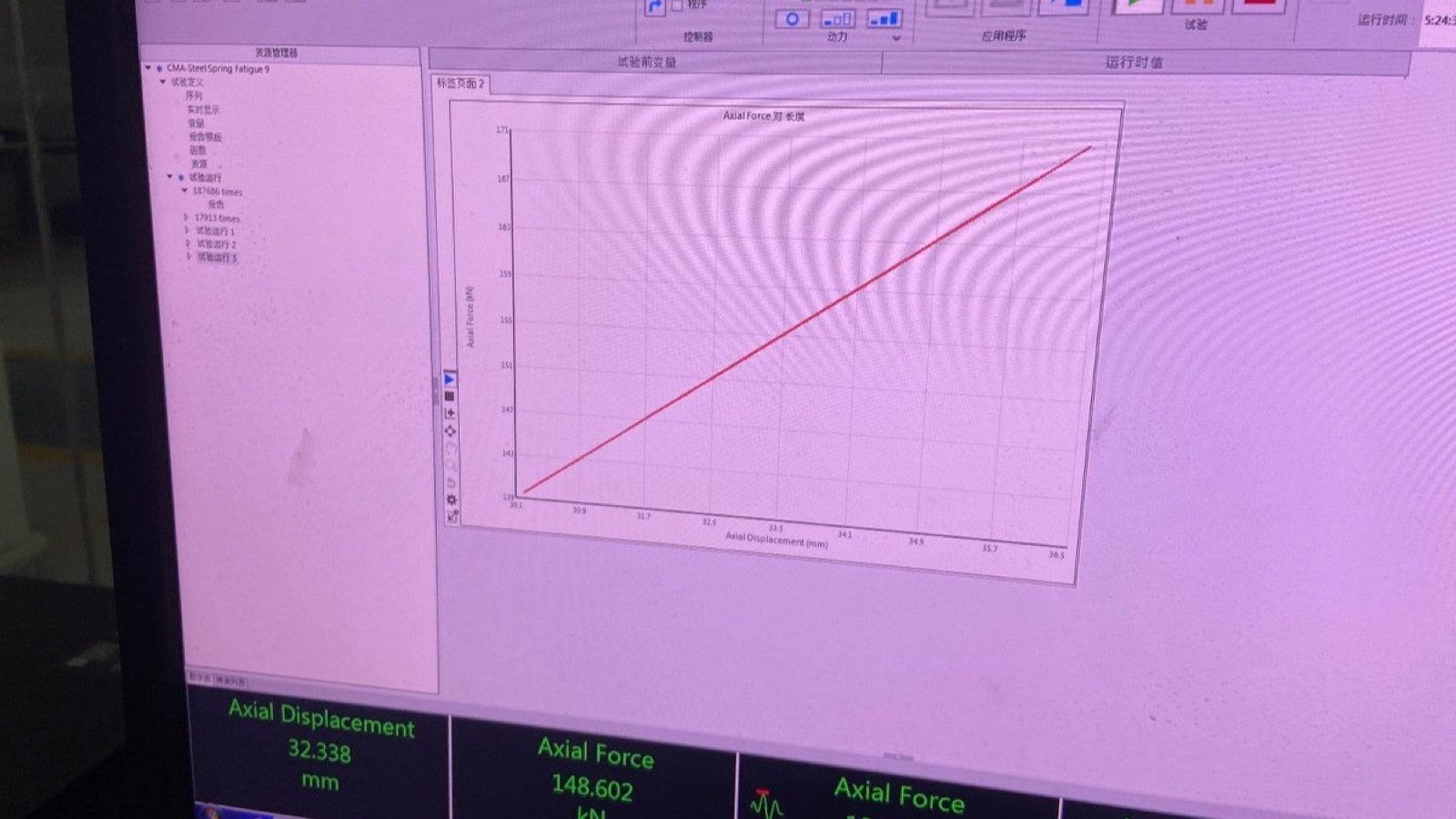

这是刚度 k，表示弹簧每压缩 1mm 需要 50N 的力。用力值差 ÷ 高度差也能反推：k = (P2−P1)/(H1−H2)。
问：不锈钢弹簧和碳钢弹簧图纸能互相替换吗？
不能直接换。不锈钢 G 值约低 10%，同样尺寸刚度会略小，需要重新核算力值，别只换材料不改参数。
问：我看不懂图纸、不会算刚度，能找到人帮忙吗？
可以。旭龙弹簧（广东佛山，1979 年建厂）提供免费的技术咨询、选型建议和 3D 图纸设计支持，把工况——工作载荷、行程、安装空间、环境介质——说清楚，工程师会先帮你把 P1/P2 和高度锁定，再谈打样。打样 48 小时出，线径覆盖 0.1～80mm。
